Het project

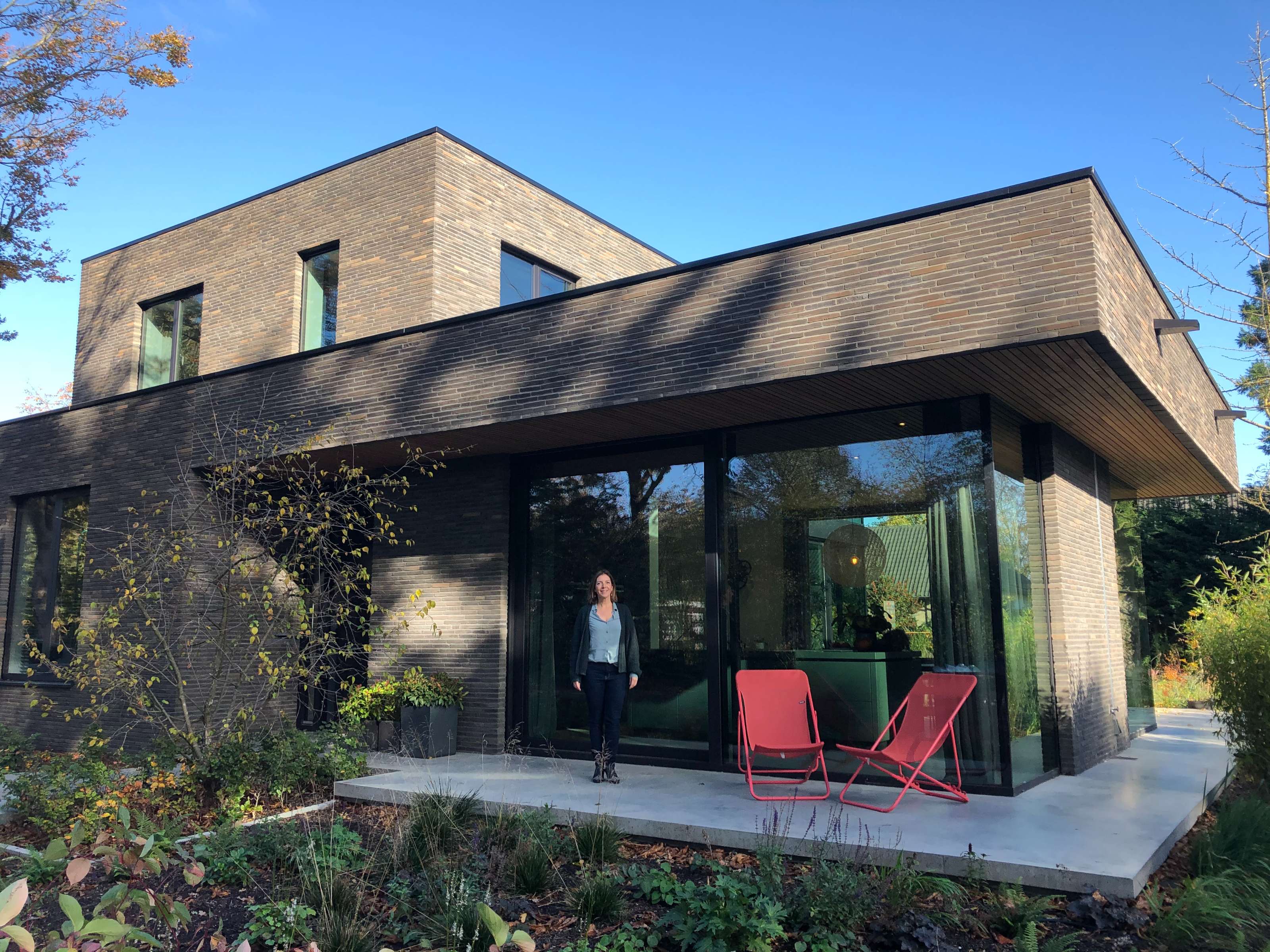

Annemiek Segeren is architect en eigenaar bij SAND – studio voor architectuur. Samen met haar man Bob en hun drie kinderen woont ze in een prachtig nieuwbouwhuis in Heeze. De woning is gebouwd in eigen beheer. Dat kan ook haast niet anders wanneer je zelf architect bent en je man een projectontwikkelaar.
De woning is vanuit een duurzaam perspectief gebouwd. En met succes want in oktober 2020 werd het huis genomineerd voor Duurzaamste huis van Nederland.
Duurzaam investeren
Annemiek en Bob hebben beide veel ervaring met het ontwikkelen en ontwerpen van duurzame projecten. Als architect krijgt Annemiek in de dagelijkse praktijk vanuit opdrachtgevers vaak de vraag duurzaam te ontwerpen. Toch ziet ze helaas regelmatig dat er tijdens het proces al heel snel wordt bezuinigd op duurzame investeringen om zo budget vrij te maken voor een duurdere badkamer of keuken.
“Duurzaam bouwen wordt nogal eens geassocieerd met dure installaties”, geeft Annemiek aan. Dat is volgens haar niet terecht. Ze vindt het dan ook een gemiste kans wanneer er vanuit dat oogpunt naar energiezuinige woningen wordt gekeken. Volgens haar kun je beter goed investeren in de thermische schil van de woning. “Een zonnepaneel of warmtepomp is op termijn vervangbaar. De bouwkundige schil van de woning kun je maar één keer echt goed doen en dat begint bij het ontwerp.”
"Een zonnepaneel of warmtepomp is op termijn vervangbaar. De bouwkundige schil van de woning kun je maar één keer echt goed doen en dat begint bij het ontwerp."
Passief bouwen
Zelf wist ze dan ook zeker dat ze passief wilde bouwen. In eerste instantie was het ontwerp van de woning door Annemiek opgezet in massief/passief. Een massief binnenblad en een buitenblad met daartussen een goed geïsoleerde spouw. Deze opzet in combinatie met haar eigen esthetische wensen bleek al snel lastig realiseerbaar zonder dat er zogenaamde koudebruggen zouden ontstaan. Tevens zou de gevel, die nu een Rc 9.0 heeft, een behoorlijke pakketdikte krijgen waarmee de bruto / netto verhouding zou verslechteren.
Bouwen met hout
Annemiek had nog niet eerder van het Kingspan TEK Bouwsysteem gehoord. Na een uitgebreide toelichting op het SIPS-systeem (Structural Insulated Panel System) was ze vrij snel overtuigd. Haar man moest nog even aan het idee wennen om in een houten huis te gaan wonen. Al zou je daar uiteindelijk niets meer van terug zien. Uiteindelijk was ook hij overtuigd.
Annemiek ziet de twijfel die Bob had ook bij haar opdrachtgevers terug. “Mensen willen vaak traditioneel bouwen in steen en beton. Dat is een beproefde bouwmethode, maar het is zeker niet meer de slimste.” Ze vindt het met de huidige energiezuinige opgave zelfs een te conservatieve en conventionele opvatting. Wereldwijd wordt er immers al veel langer met hout gebouwd.
Ontwerpen met Kingspan TEK
Ontwerpen met Kingspan TEK bleek grote gelijkenis te hebben met houtskeletbouw. Door haar ervaring met houtskeletbouw was voor Annemiek de vertaalslag naar het Kingspan TEK bouwsysteem snel gemaakt. De kracht van eenvoud kwam met name bij het detailleren in Kingspan TEK sterk naar voren. Alle complexe details in haar ontwerp, waar koudebruggen en dus het ontstaan van condens een gevaar kon zijn, waren eenvoudig op te lossen. “Ik kon de gehele woning koudebrugvrij en luchtdicht ontwerpen. Detailleren met het Kingspan TEK Bouwsysteem leverde heldere en zeer maakbare details op, zonder dat ik daarvoor esthetische concessies moest doen in het architectonische beeld wat ik wilde neerzetten. ”
De constructeurs van STEP-engineers hebben de constructieberekeningen verzorgd en bepaald waar de panelen eventueel aangevuld moesten worden met houten stijlen. Door de grote glasoppervlakken, die geheel door moesten lopen, is er op een beperkt aantal posities een staalkolom toegepast. Daarnaast heeft STEP-engineers tevens de productietekeningen vervaardigd voor Laagenergiebouw, de aannemer. Uiteindelijk lag er een soort IKEA-tekening op tafel, maar dan voor een woning.
Snel bouwen
Het bouwproces op locatie kon beginnen. De kelder en de Hectar fundering vormden de basis. De beganegrondvloer was gestort, de randbalken waren voorbereid. Vanaf het moment dat de vrachtwagens met Kingspan TEK-panelen aankwamen, is het huis en een vrijstaande garage in 7 dagen tijd gebouwd. “Daar doe je normaal 3 weken per woonlaag over,”, licht Annemiek toe. Snel en licht bouwen is kostentechnisch ook een groot voordeel. Het huis is gebouwd met het kleinste hijskraantje wat er beschikbaar was, en dat hijskraantje stond ook slechts 10 dagen op de bouw in plaats van maanden bij een traditionele bouw. De perfect geprefabriceerde gevel- en vloerdelen had naast de bouwsnelheid, tevens als voordeel dat er nauwelijks afval op de bouw ontstond.
Comfort in huis
Het gezin woont nu een half jaar in de nieuwe woning. Met de warme zomer van dit jaar hebben ze tot nu toe meer moeten koelen dan verwarmen. Dat kost natuurlijk extra energie maar tegelijkertijd draaiden de zonnepanelen op het dak overuren. Toch merken ze nu al dat het eigenlijk altijd behaaglijk is in huis. De combinatie van o.a. een hoogwaardige schil, triple glas met zonwerende beglazing, overstekken die de zon in de zomer buiten houden en de WKO-aardwarmte installatie zorgen voor een constante temperatuur in alle ruimtes.
Nadelen bouwen met hout?
Echte nadelen aan het bouwen met hout kan Annemiek niet noemen. Complexe constructies met bijvoorbeeld verdiepingen die uitkragen zijn lastiger te construeren. Maar niet onmogelijk. Voor realisatie van de uitkragende verdieping bij haar eigen woning moest de constructeur meer hout gaan gebruiken. Tevens moest er genoeg ruimte zijn voor de luchtkanalen en riolering. Dit maakt dat werken met het Kingspan TEK Bouwsysteem vraagt om een intensiever voortraject. Al vroeg in het ontwerpproces moet duidelijk zijn hoe kanalen lopen en hoe constructies worden opgebouwd. Dat is iets lastiger dan wanneer je traditioneel bouwt. Het zijn zaken waar je altijd rekening mee moet houden, maar nu al eerder in het traject. Het is mede dankzij deze goede voorbereiding dat er zo snel gebouwd kan worden.
Duurzaam ontwerp
Naast een hoogwaardige schil en de verschillende energiebesparende installaties is ook het ontwerp van de woning duurzaam. Het is een tijdloos ontwerp met doordachte plattegronden en gevels waarin natuurlijke materialen als baksteen en hout krachtig zijn ingezet als sfeerdragers. Op het platte dak boven de keuken wordt nog een turfdak gerealiseerd. Dat maakt dit duurzame project helemaal af.
Voordelen van het Kingspan TEK Bouwsysteem
1. Met het systeem creëer je eenvoudig een koudebrug-arme, gesloten isolatieschil.
2. Doordat SIPS isolatie en constructie combineert kunnen de wanden slanker worden dan in een traditionele, gemetselde, gevel opbouw. Dit maatverschil kan ten goede komen van het gebruiksoppervlak van de woning.
3. De opbouw (wanden vloeren en dak) is relatief licht. Hierdoor volstaat een minder zware fundering.
4. De bouwtijd is enorm veel korter, hierdoor zijn de indirecte kosten lager.
5. Doordat het prefab systeem helemaal op maat aankomt is er nauwelijks tot geen afval op de bouw.
Annemiek Segeren, SAND - Studio voor architectuur
